產品簡介

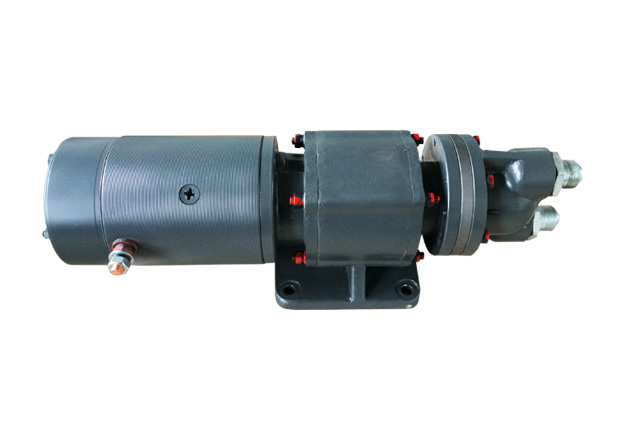

C3500-1011640和CK100-1011640兩種電動預供油泵組件是以直流電機為動力，驅動機油泵進行供油，主要用于柴油機發電機組的預供油系統。確保柴油機在啟動前，各運動部件能夠充分的潤滑，減少部件的磨損，最大限度的延長柴油機的使用壽命。該產品現主要配套廣西玉柴機器股份有限公司。

工作原理

●電動預供油泵組件由電機、油泵和繼電器組成。
●油泵：由泵體、內外轉子等組成。其內轉子通過半圓鍵與油泵軸連接在一起，工作時電機帶動油泵軸，油泵軸帶動油泵內的轉子旋轉，將柴油機底殼內的潤滑油不斷壓入柴油機各運動副處，達到所需要的供油壓力，停止工作。
●單向閥裝在油泵的出口處，它是由閥體、閥芯等部件所組成。其功能為：當柴油機正常工作時，防止?jié)櫥到y(tǒng)內的機油由油泵處回流到柴油機底殼。

技術參數

●額定轉速 3000r/min
●額定油壓 ≥0.15Mpa
●額定油量 ≥54L/min和≥110Lmin
●單向閥開啟壓力 0.07Mpa
●其中作為動力用的電機其規格型號為ZD-293型直流電機，電壓24V，功率3.2KW

預供油系統

●電動預供油泵常與電動馬達起動系統配套使用，以滿足起動前各運動副處的潤滑。其線路安裝可根據貴公司柴油機裝配需要及圖紙要求進行。

使用與維護

●應保持電動預供油泵直流電機的清潔，避免受潮或有油污。
●電動預供油泵組件產品嚴禁用水沖洗，防止進水造成短路燒毀該產品。
●ZD系列直流電動機工作時間為短時間30秒，不應連續起動超過5次，每次起動間隔時間不低于2分鐘，供油壓力不得超過0.2Mpa。
●為延長電機的使用壽命，應每六個月保養一次，同時應檢查碳刷的磨損情況，若長度磨損到7mm以下時，應及時更換新碳刷。
●電機刷盒內一定要保持清潔，視需要和設備維護時，應用高壓氣清除電機內的碳刷粉。電機換向器表面保持清潔，視需要應用布蘸酒精或航空汽油擦拭晾干。
●電動預供油泵組件必須按照上述條款使用與維護，不得過載運行
